lionel68974

avatar

Messages : 550
Date d'inscription : 16/08/2010
Age : 36
Localisation : 68 FRANCE

MessageSujet: montage pédalier   Sam 05 Mar 2011, 18:25

le matériel nécessaire
-une clé allen de 8mm
-un arrache manivelle
-une clé pour boitier de pédalier
-une clé dynamométrique allant de 0.7 a 50 Nm ( sur la photo il y en a deux une petite qui va de 2Nm a 24Nm une grande qui va de 40 Nm a 200Nm)
-un cliquet
-de la graisse saphir de préférence ( c'est dans le pot freedent...)
-un maillet en plastique
-une clé de 15mm pour les pédales
-une clé a molette ou une clé qui est a la bonne taille pour l'arrache manivelle


[img][/img]


étape 1
-démontage des pédales


[img][/img]

la pédale de droite se desserre dans le sens inverse des aiguilles d une montre et celles de gauche dans le sens des aiguilles d une montre.


étape 2
-il faut enlever la manivelle du pédalier. Pour cela il faut d abord desserrer la vis au centre de la manivelle de gauche ( puis normalement de droite mais étant donné que ma clé ne passe pas pour enlever les cuvettes de roulements, a cause de l axe. Je ne démonte que celle de gauche )



[img][/img]

- puis extraire la manivelle avec l arrache approprié


[img][/img]


étape 3
-enlever le pédalier en tapant sur l axe avec un maillet en plastique ( surtout pas de marteau en fer au risque d abimer l axe du pédalier) puis sortir le pédalier en enlevant la chaine des plateaux avant. Dans cette méthode le roulement de droite reste sur l axe de pédalier....


[img][/img]


[img][/img]


étape 4
-dévisser les cuvettes du cadre : la cuvette de gauche dans le sens inverse des aiguilles d une montre et la cuvette de droite dans le sens des aiguilles d une montre. nettoyer le filetage avec un chiffon.


[img][/img]

d origine les filets sont graissés sur le nouveau pédalier il y a du frein filet donc je n ai pas graissé au remontage.


étape 5
-maintenant montage du nouveau pédalier: c est un fsa gap gravity mégaexo


[img][/img]


-remontage des cuvettes avec roulements (le boitier du pédalier étant de 68mm il faut deux rondelles a droite et une a gauche pour le centrage (voir données du fabricant pour les autres pédaliers...)


[img][/img]


-d abord un serrage à la main....

[img][/img]

-puis un serrage au couple, fsa donne pour ce modèle entre 40Nm et 50Nm serrage dans le sens des aiguilles d une montre
a gauche et dans le sens inverse des aiguilles dune montre a droite.


[img][/img]

étape 6

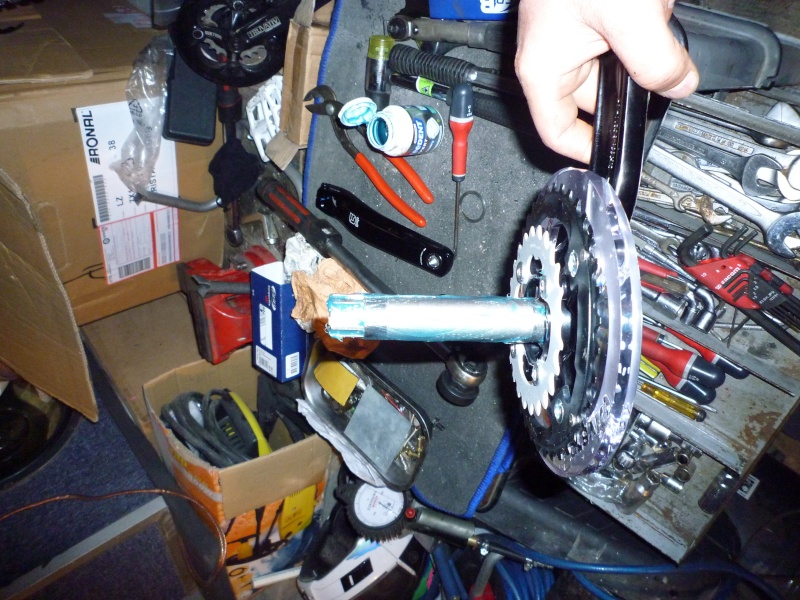

-enduire l axe de pédalier de graisse et le faire glisser dans les roulements de droite vers la gauche, retirer l'excès de graisse au fur et a mesure que l on enfonce l axe dans les roulements ( ne pas oublier de faire passer la chaine autour des roulements pour la remettre sur les plateaux)

[img][/img]

[img][/img]


étape 7

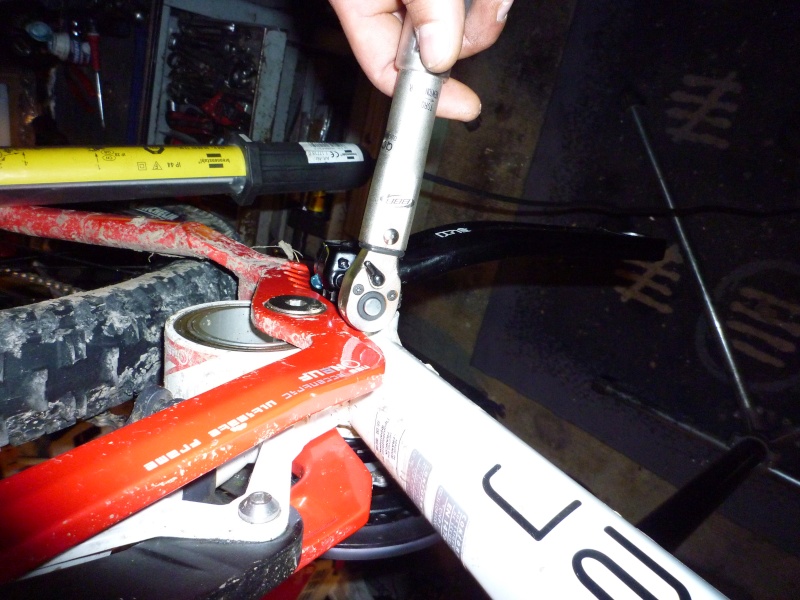

-montage de la manivelle de gauche et des pédales. Pour la vis qui tient la manivelle le couple de serrage préconisé pour ce modèle est de : 0.7NM a 1.5Nm. et pour les vis qui serrent la manivelle sur l axe le couple préconisé est: 10.8Nm a 14.7Nm

[img][/img]

[img][/img]

-je rappelle que la pédale de droite se serre dans le sens inverse des aiguilles d une montre et celle de gauche dans le sens des aiguilles d une montre.

-pour les serrage a la clé dynamométrique ce n est pas obligatoire, mais recommandé pour avoir un serrage optimale sans tous casser ou ne pas trop serrer.....
